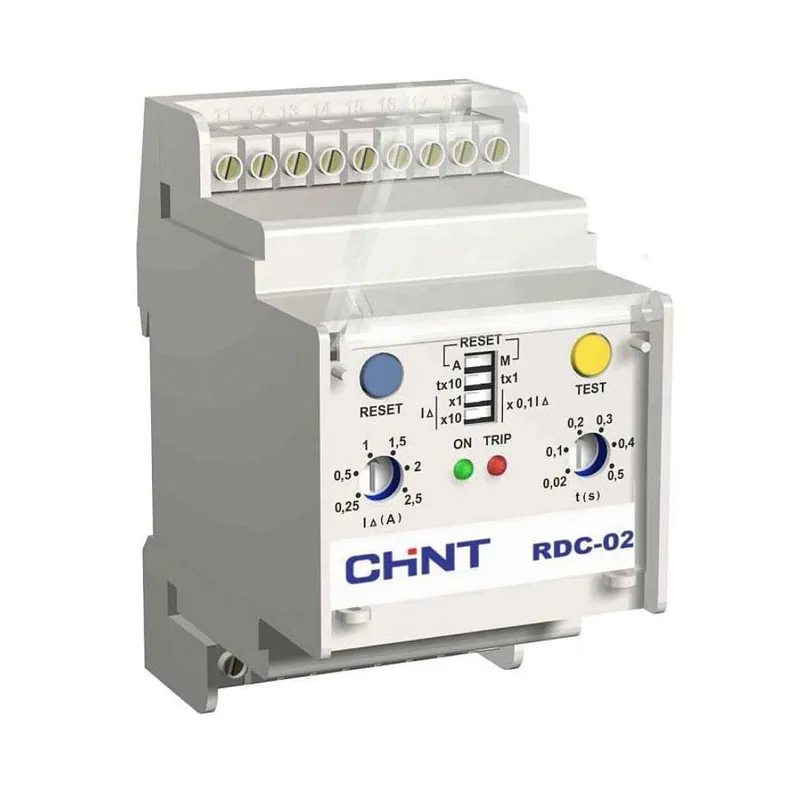

Relè differenziale modulare regolabile Tipo A 0,025-25A 110-400Vac/Vdc Chint – 115012Relè differenziale di terra modulare per il monitoraggio delle correnti di guasto verso terra in quadri elettrici. Consente una taratura ampia di corrente differenziale e tempo dintervento per realizzare protezioni anche selettive e contribuire al mantenimento della tensione di contatto sotto i 50 V, in accordo con le indicazioni della CEI 64 8. È indicato in applicazioni dove serve continuità di esercizio e controllo affidabile delle dispersioni.

Regolazioni e segnalazioni

La regolazione avviene tramite potenziometri e commutatori per le costanti di moltiplicazione. Sono presenti pulsante di test, pulsante di riarmo e segnalazioni a LED per presenza alimentazione ausiliaria e intervento del relè, utili in fase di diagnostica e manutenzione. Filtri in ingresso migliorano limmunità ai disturbi esterni e alle correnti pulsanti con componenti in continua.

Dati tecnici principali

Alimentazione ausiliaria 110 V AC DC oppure 230 400 V AC. Frequenza 50 60 Hz. Consumo massimo 3 VA. Campo di taratura corrente 0,025 A fino a 25 A con costanti selezionabili. Campo di taratura tempo 0,02 0,5 s e 0,2 5 s con costanti selezionabili. Uscita con 1 contatto in scambio 5 A 250 V. Collegamento su morsettiera fino a 2,5 mmq. Montaggio su guida DIN 35 mm secondo DIN 50022. Protezione morsetti IP20.
Nel materiale elettrico per quadri, i relè differenziali di terra sono componenti fondamentali per la supervisione delle dispersioni e la gestione controllata dellintervento, soprattutto quando si richiede regolazione e selettività.
