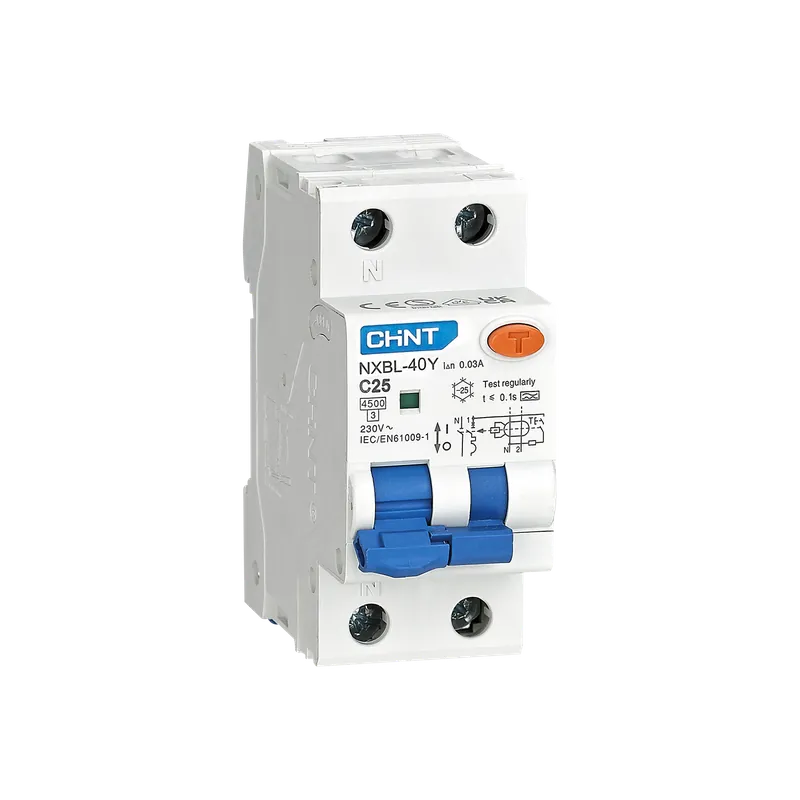

Economico Magnetotermico differenziale 1P+N C25A Chint – 519864

Magnetotermico differenziale 1P+N C25A Chint – 519864 – NXBL-40YInterruttore magnetotermico differenziale compatto per la protezione delle linee in ambito civile contro sovraccarichi , cortocircuiti e correnti di dispersione. La configurazione 1P N consente linterruzione completa del circuito, migliorando la sicurezza in presenza di guasti e riducendo i tempi di ripristino. Ideale per quadri domestici e piccoli impianti, dove affidabilità e ingombro contenuto sono requisiti essenziali.
Caratteristiche elettriche principaliAlimentazione 230 Vac 50/60 Hz, potere di interruzione nominale 4,5 kA e curva magnetotermica C per una corretta gestione degli spunti tipici dei carichi comuni. La sensibilità differenziale 30 mA contribuisce alla protezione contro i contatti diretti. Conforme IEC/EN 61009-1, con tensione di isolamento 500 V e tenuta allimpulso 6 kV.

Installazione e dati meccanici

Montaggio su guida DIN EN 60715 da 35 mm con fissaggio rapido, grado di protezione IP20. Morsetti compatibili con conduttori fino a 25 mm² e sbarre fino a 10 mm², coppia di serraggio 2 Nm. Durata meccanica 20.000 manovre ed elettrica 2.000, per un utilizzo stabile nel tempo. Per chi non è del settore: la funzione magnetotermica interviene su sovraccarico e corto, mentre la funzione differenziale rileva dispersioni verso terra e scollega il circuito.
